在中央空調水系統設計中，閥門的安裝順序直接影響系統的運行效率、安全性和設備壽命。作為流體控制的關鍵部件，止回閥與球閥的安裝邏輯常被忽視，導致水流紊亂、設備損壞甚至安全隱患。艾德默閥門廠家結合多年行業經驗，解析不同場景下的安裝方案。

一、核心原則：止回閥優先，球閥靈活調控

在中央空調水系統中，止回閥應優先于控制類閥門（如球閥）安裝，尤其在水泵出口、冷熱源機組等關鍵節點。其作用是通過單向?qū)ㄌ匦?，防止介質倒流引發水錘沖擊或設備空轉。而球閥則作為流量調節或關斷設備，應安裝在止回閥下游，便于準確控制系統的水力平衡。

典型應用場景：

水泵出口處

(1) 安裝順序：水泵→緩閉式止回閥（如300X系列）→電動球閥（如AFQ系列）

(2) 原理：緩閉止回閥通過彈簧與液壓緩沖裝置實現緩慢關閉，消掉水錘；電動球閥則根據末端負荷調節流量，避免水泵頻繁啟停。

冷熱源機組進出水管

(1) 安裝順序：機組→消聲止回閥（H41X）→黃銅球閥（Q11F）

(2) 優勢：消聲止回閥內置橡膠閥瓣與預加載彈簧，無聲關閉減少噪音；黃銅球閥耐腐蝕、全通徑設計降低壓損，保障換熱效率。

二、不同閥門的功能協同與選型要點

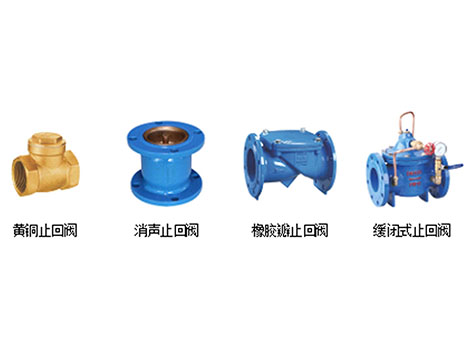

1. 止回閥的精細化分類

(1) H44X橡膠瓣止回閥：全流道設計，適合雜質較少的冷卻水系統，水頭損失小，維護成本低。

(2) H14W黃銅止回閥：耐高溫（-20~110℃），適用于熱水或蒸汽系統，密封面經特殊拋光，杜絕滲漏。

(3) 300X緩閉式止回閥：專為水錘防護設計，膜片式液壓緩沖結構，關閉時間可調，保護水泵與管路安全。

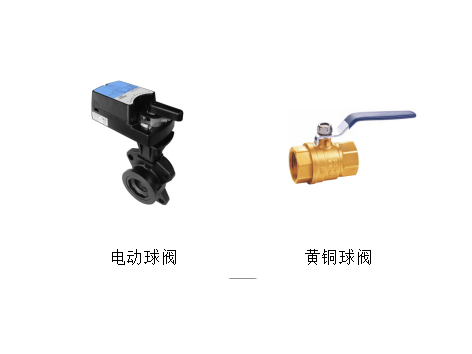

2. 球閥的準確控制優勢

(1) AFQ電動球閥：支持開關量或模擬量控制，等百分比流量特性確保500:1可調比，適配變頻水泵與末端動態負荷。

(2) Q11F黃銅球閥：全通徑設計（DN25-150），流阻系數低至0.01%，適合乙二醇等粘性介質，密封件采用HNBR材質，耐油耐腐蝕。

三、艾德默閥門解決方案：從選型到安裝的全流程支持

作為閥門制造商，艾德默提供場景化選型工具與安裝指導服務：

(1) 材質匹配：根據介質特性建議閥體材質（如黃銅/球墨鑄鐵/不銹鋼），避免腐蝕風險。

(2) 壓力級適配：全系產品公稱壓力PN16，覆蓋商業大樓與工業場景需求。

(3) 智能控制升級：電動球閥支持Modbus/BACnet協議，無縫接入樓宇自控系統。
