暖通空調圖紙是空調工程設計中必不可少的一部分，對于非專業人士，看懂暖通空調圖紙可能是一件比較困難的事情。但是，只要掌握一些相關知識和技巧，就可以快速看懂暖通空調圖紙，在工作中更加得心應手。

一、基本構成

首先我們需要了解暖通空調圖紙的基本構成，一般來說，暖通空調圖紙包括平面圖、祥圖和流程圖等。其中，平面圖是暖通空調系統設計的基礎，它反映了各種設備和管線在建筑平面上的布置情況。詳圖展示了各種設備和管線在建筑立面上的布置情況、具體細節和構造。而流程圖則展示了暖通空調系統的整個流程，包括熱力、制冷流程、空調冷熱水流程。

二、圖例

在掌握基本構成之后，我們需要了解各種符號的具體意義，這就需要看圖例，圖例是暖通空調圖紙的重要組成部分，使用表格的形式展示該系統中的圖形符號的意義，可以讓讀圖者更容易讀懂圖樣，它通常包括圖例說明、圖例符號和圖例標準等內容。

暖通空調圖紙中使用了大量的符號，這些符號代表了不同的設備、管道、閥門和儀表等。除了圖例符號外，暖通空調圖紙中還包含了各種各樣的符號，如箭頭、虛線、實線、斜線等。這些符號通常用于表示流體的流動方向、管道的連接方式、管道的材質和厚度等信息。

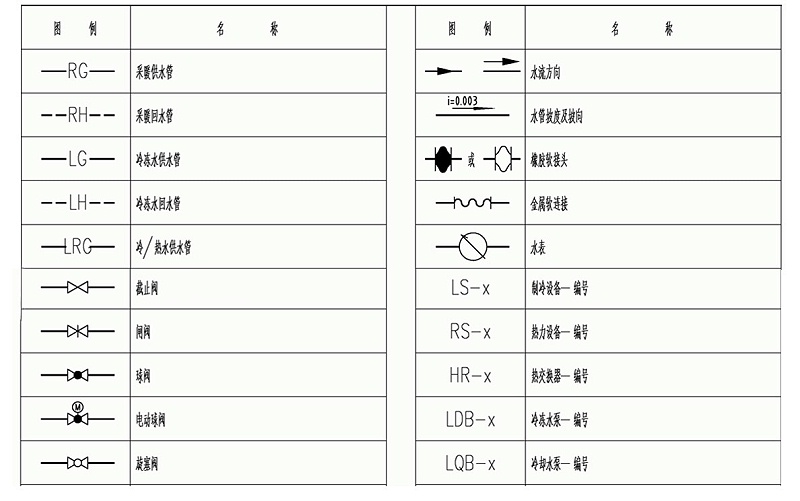

下圖就是一個空調圖紙的部分圖例展示。在圖例中，這些符號都有相應的標注和說明，方便我們快速了解它們的含義。

暖通空調圖紙中的標注也是非常重要的部分，它們通常用來說明管道的長度、直徑、流量、壓力等參數信息。這些標注通常以數字、字母或符號的形式出現，并且可以根據需要進行調整和修改。

例如，在空調系統中，常見的標注有直徑、溫度等信息。在圖紙上，這些信息通常用數字和字母的組合進行標注，例如“DN300”表示管道的公稱直徑是300。

除了了解基本構成和符號意義、標注等，還需要了解暖通空調系統的基本原理和工作流程，這有助于理解圖紙中各種設備和管線的作用和關系。

除了通過掌握圖例、符號和標注等知識，艾德默小編建議在實際工作中，多經常接觸暖通空調圖紙，不斷嘗試理解和分析圖紙中的內容，增加經驗，我們可以很快地了解暖通空調圖紙中的各種信息，從而更好地進行空調設計和安裝。
