在現代建筑空調系統中，電動二通閥作為末端水路控制的核心元件，發揮著至關重要的作用。它通過溫控器準確控制驅動器電機的工作，進而驅動閥門的開啟與關閉，實現管道內介質的流通與斷開，之后通過風機盤管送風，實現對室內溫度的自動調節。

今天，我們就來深入了解一下電動二通閥的工作原理及其接線圖。

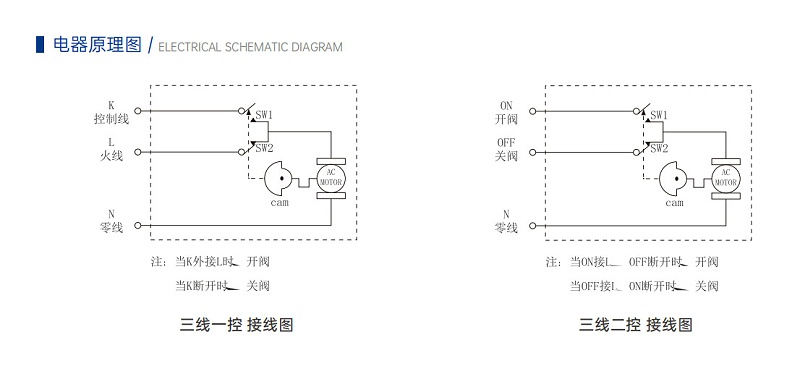

一、電動二通閥的工作原理

基于溫控器對驅動器電機的準確控制。

(1) 當室內溫度高于設定值時，溫控器發出信號，驅動器電機接收到信號后驅動閥門關閉，從而減少冷卻介質的流通，降低室內溫度；

(2) 反之，當室內溫度低于設定值時，溫控器則控制驅動器電機驅動閥門開啟，增加介質的流通，提升室內溫度。這種智能化的控制方式，使得室內溫度能夠維持在一個舒適且恒定的范圍內。

二、產品特點

除了工作原理外，電動二通閥的產品特點也是其廣泛應用的重要原因。

(1) 首先，其結構緊湊、易于安裝，大大節省了安裝成本和時間。

(2) 其次，電動二通閥的關閉壓差大，關閉嚴密，能夠有效防止介質泄漏。

(3) 再者，其直通水流設計不堵渣，KVS值遠大于一般的二通閥，保證了介質流通的順暢。

(4) 之后，電動二通閥的閥門柔性開啟，能有效防止水錘現象，保護了管道系統的安全。

三、材料方面

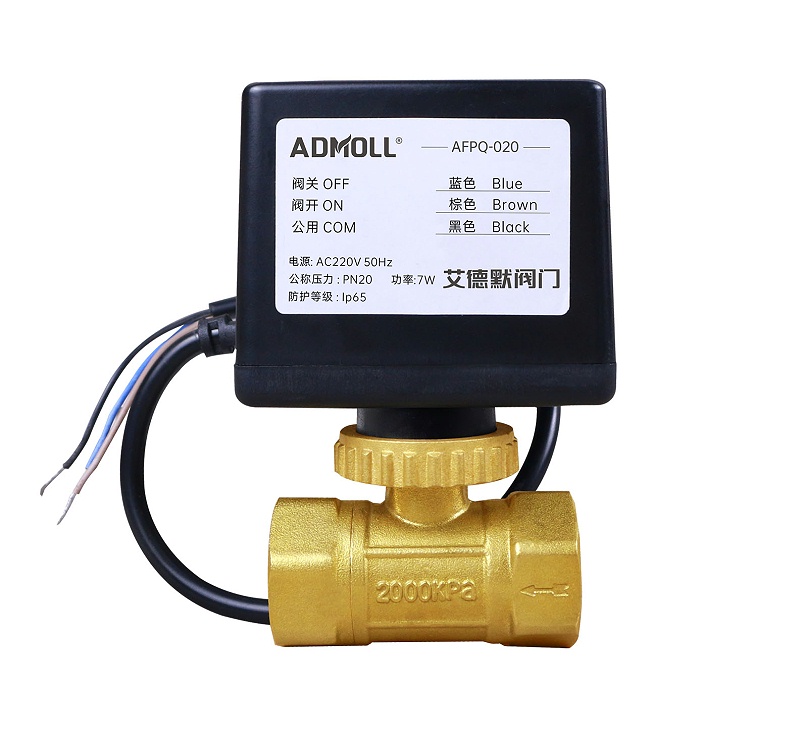

(1) 在材料方面，電動二通閥的閥體采用鍛壓黃銅制造，具有優異的耐腐蝕性和機械性能。

(2) 密封材料采用PTFE/HNBR，具有良好的密封性和耐磨性。

(3) 此外，驅動器扭矩和閥門開啟扭矩均控制在較低范圍內，保證了產品的穩定性和耐用性。

(4) 公稱壓力、工作介質和流體溫度等參數也均符合行業標準，能夠滿足各種應用環境的需求。

四、接線圖

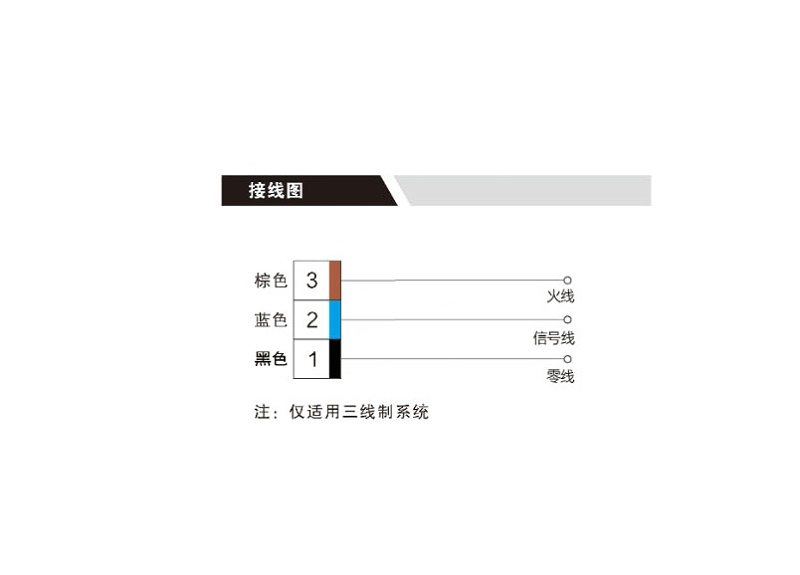

接下來，我們來看一下電動二通閥的接線圖。

(1) 在接線圖中，我們可以看到黑色線代表零線，藍色線代表信號線，棕色線代表火線。這三根線分別連接到相應的端子上，形成完整的電路系統。

(2) 需要注意的是，這種接線方式僅適用于三線制系統，對于其他類型的系統，接線方式可能會有所不同。因此，在實際應用中，我們需要根據系統的具體類型和要求進行正確的接線操作。

小編結語

總之，電動二通閥以其智能化的工作原理和優異的產品特點，在空調系統末端水路控制中發揮著不可替代的作用。通過了解其工作原理和接線圖，我們可以更好地理解和應用這一產品，為現代建筑的舒適環境貢獻一份力量。
