在給排水系統中，閥門是不可或缺的重要組件，它們負責控制流體的流量、壓力和方向。然而，面對市場上琳瑯滿目的閥門產品和復雜的圖例符號，很多用戶往往感到困惑。今天，艾德默閥門將為您詳細解讀給排水閥門圖例符號大全，讓您輕松掌握各種閥門的特性和用途。

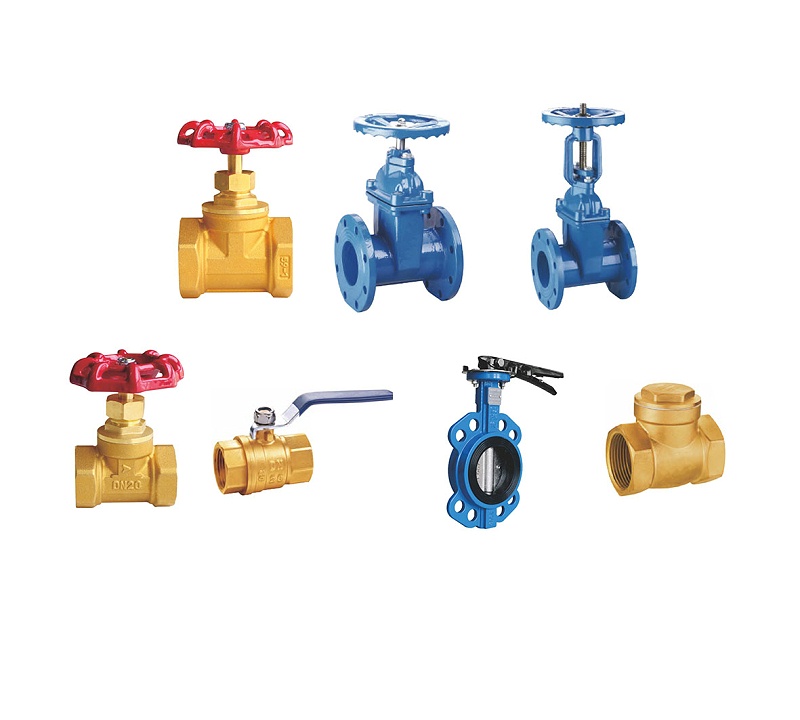

一、Z15W黃銅閘閥

Z15W黃銅閘閥是一種常用的截斷類閥門，廣泛應用于給排水系統、工業管道等領域。其圖例符號通常為一個長方形，中間有一條橫線表示閥門的關閉狀態。黃銅材質賦予了閘閥優異的耐腐蝕性，使得它在各種環境下都能保持良好的性能。

二、Z45X暗桿閘閥

Z45X暗桿閘閥與Z15W黃銅閘閥類似，但區別在于其操作桿隱藏在閥體內，因此被稱為“暗桿”。這種設計使得閥門外觀更加整潔，同時也減少了操作桿受到外界損壞的可能性。暗桿閘閥的圖例符號 同樣為一個長方形，但通常會在旁邊標注“暗桿”字樣以示區別。

三、Z41X明桿閘閥

與暗桿閘閥相對的是明桿閘閥，其操作桿直接暴露在閥體外部，方便用戶直接觀察和操作。Z41X明桿閘閥的圖例符號與Z15W黃銅閘閥 相似，但也會在旁邊標注“明桿”字樣。這種閥門結構簡單、操作方便，是給排水系統中的常用閥門之一。

四、J11W黃銅截止閥

J11W黃銅截止閥是一種常用的截斷和調節類閥門，通過旋轉閥瓣來實現流體的截斷和調節。其圖例符號通常為一個圓形或橢圓形，中間有一條斜線表示閥瓣的位置。黃銅截止閥具有良好的密封性和耐腐蝕性，廣泛應用于給排水系統、消防等領域。

五、Q11F黃銅球閥

Q11F黃銅球閥是一種通過旋轉球體來實現流體控制的閥門，具有開關迅速、操作簡便的特點。其圖例符號通常為一個圓形，中間有一個表示球體的線條。黃銅球閥廣泛應用于給排水系統、消防管道等領域，其優異的密封性能和長壽命得到了廣大用戶的認可。

六、D71X對夾中線蝶閥

D71X對夾中線蝶閥是一種通過旋轉蝶板來實現流體控制的閥門，具有結構簡單、體積小、重量輕等優點。其圖例符號通常為一個長方形或梯形，中間有一條表示蝶板的線條。對夾中線蝶閥廣泛應用于給排水系統、通風空調等領域，其高速的流量調節能力和便捷的安裝方式受到了用戶的青睞。

七、H14W黃銅止回閥

H14W黃銅止回閥是一種用于防止介質倒流的閥門，通常安裝在給排水系統的泵出口處。其圖例符號通常為一個帶有箭頭的長方形或圓形，箭頭表示介質流動的方向。黃銅止回閥具有良好的密封性和耐腐蝕性，能夠有用地防止介質倒流對系統造成損害。

通過以上的介紹，相信您對給排水系統中的各種閥門及其圖例符號有了更深入的了解。艾德默閥門作為一家閥門制造商，一直致力于為用戶提供高品質、高性能的閥門產品。如果您在選購閥門時有任何疑問或需要更多信息，請隨時聯系我們，我們將竭誠為您服務！
