在暖通及制冷系統安裝中，電動調節閥的豎直安裝場景并不罕見，但許多工程人員卻對膜頭（執行器）的支撐問題存在困惑：若缺乏合理支撐，執行器長期受重力牽拉可能導致閥桿偏移、密封失效甚至執行器故障。作為深耕流體控制領域的品牌，艾德默閥門結合多年實踐經驗，詳解豎直安裝時膜頭支撐的正確方案。

一、為何豎直安裝需額外支撐？

電動調節閥的膜頭（執行器）通過閥桿與閥芯連接，豎直安裝時，執行器自身重量及介質反作用力會使閥桿承受軸向載荷。若僅靠閥體或管道支撐，長期運行可能導致：

(1) 閥桿彎曲變形，影響調節精度；

(2) 膜片組件受壓不均，縮短執行器壽命；

(3) 密封面受力偏移，引發泄漏風險。

艾德默解決方案：通過獨自支撐架分擔軸向載荷，確保執行器與閥體同軸度，提升設備穩定性。

二、支撐設計三大核心原則

（1）剛性固定，避免晃動

采用鍍鋅碳鋼或不銹鋼支架，通過U型卡箍將執行器中部與支架鎖緊，支架底部焊接于管道固定支架上，

形成三角穩定結構。

（2）預留熱脹冷縮余量

管道受熱膨脹時，支架需設計縱向滑動槽，避免執行器因管道位移承受額外剪切力。

（3）防腐防銹處理

支架表面熱浸鍍鋅或噴涂環氧粉末，適應-20℃~50℃復雜工況，匹配執行器IP54防護等級。

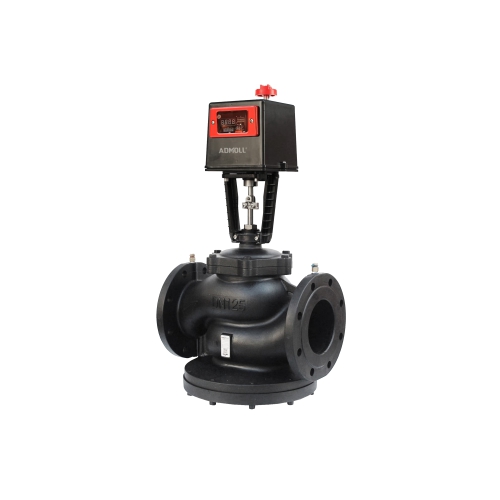

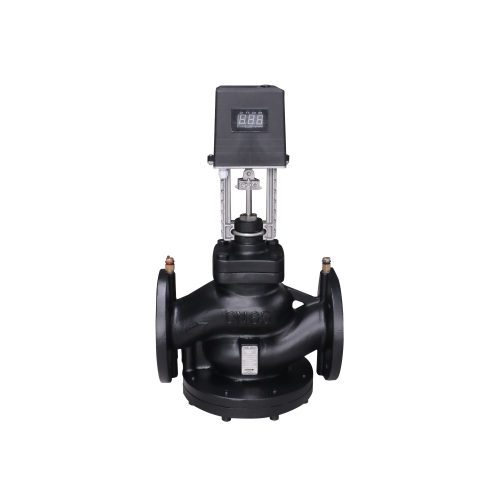

三、艾德默調節閥產品優勢加持

艾德默電動調節閥專為嚴苛工況設計，搭配支撐方案可發揮更大效能：

(1) 動態平衡與控制一體：集成壓差平衡閥與電動執行器，解決空調水系統水力失衡問題；

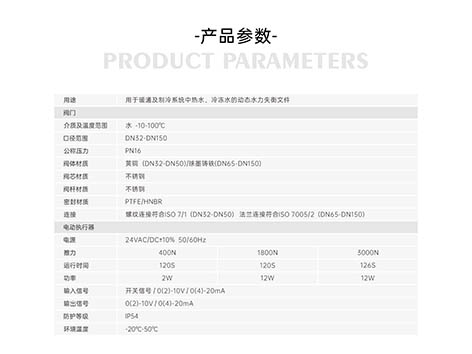

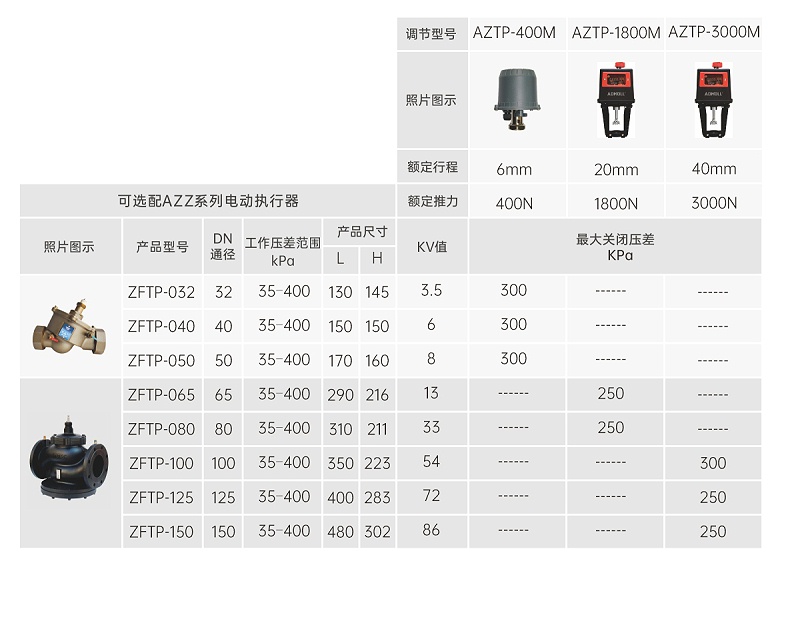

(2) 寬壓差適應性強：PN16公稱壓力覆蓋0.1~1.6MPa工況，DN32-DN150口徑適配多數管道；

(3) 材質經久耐用：閥體采用黃銅（小口徑）或球墨鑄鐵（大口徑），閥芯/閥桿選用304不銹鋼，密封件采用PTFE/HNBR，耐腐蝕。

四、安裝實操四步走

(1) 定位支架：根據執行器長度確定支架間距（建議每500mm設一支撐點）；

(2) 固定支架：焊接或膨脹螺栓固定于建筑承重結構；

(3) 鎖緊執行器：使用橡膠襯墊卡箍避免金屬直接接觸；

(4) 調試對中：通電測試時檢查閥桿軸向偏差，微調支架確保同軸度≤0.5mm。

五、典型應用場景

(1) 商業大樓空調機組：調控冷凍水流量，平衡多聯機系統壓力；

(2) 工業工藝?yán)鋮s：應對高溫介質（≤100℃）及頻繁啟停沖擊；

(3) 區域供熱管網：解決長距離輸送的水力失調問題。

結語：豎直安裝調節閥的膜頭支撐絕非簡單固定，而是一套需結合力學分析與工況適配的系統工程。艾德默閥門可提供從選型設計、支撐方案到安裝調試的全流程支持，助您規避隱患，延長設備生命周期。
