在暖通及制冷系統中，準確控制熱水與冷凍水的通斷是實現室內溫度調節的關鍵。艾德默閥門以其技術實力，為市場帶來了AFPQ系列電動二通閥與AWCP-07系列液晶溫控器，兩者協同工作，能夠卓效、準確地控制室內溫度，為商業和住宅項目提供舒適的制熱、制冷及空調體驗。今天，小編就來詳細解析這兩者的接線方法。

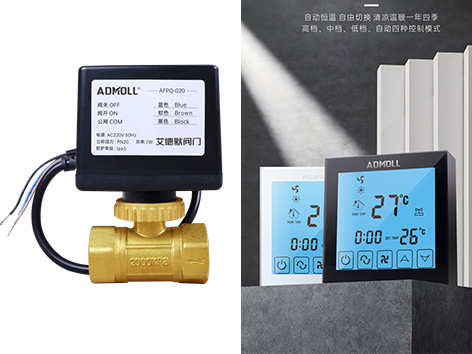

一、艾德默三線制電動二通閥（AFPQ系列）

（一）典型應用與產品特點：

AFPQ系列電動二通閥廣泛應用于中央空調系統、采暖系統等領域，通過開啟或關閉管道，有用控制室溫。其通徑大、直通水流、不堵渣的特點，使得KVS值遠超一般二通閥，確保了水流的順暢無阻。黃銅螺帽與不銹鋼球芯的材質選擇，不僅提升了產品的耐用性，還大大延長了使用壽命。

（二）產品參數與接線說明：

該閥門采用三線制設計，分別為棕色（閥關）、藍色（閥開）和黑色（公用）。在接線時，請確保電源為220VAC+10% 50/60HZ，以滿足其額定功率（≤7W）的需求。接線時，將棕色線接入閥門關閉的控制端，藍色線接入閥門開啟的控制端，黑色線則作為公用線連接至電源或其他控制設備。

二、艾德默AWCP-07系列液晶溫控器

（一）典型應用與產品特點：

AWCP-07系列液晶溫控器以其大液晶顯示屏、EEPROM數據存儲、外置傳感器及觸屏按鍵等先進功能，成為暖通及制冷系統中的佼佼者。它能夠?qū)崟r(shí)顯示室內實際溫度與設定溫度，并通過控制二通或三通閥門及風機盤管風機的開啟與關閉，準確調節室內溫度，為用戶帶來舒適與節能的雙重享受。

（二）產品參數與接線兼容性：

溫控器支持多種電動閥門的接線方式，包括三線制電動閥門及風機盤管等。在接線時，請確保溫控器電源為220VAC±10% 50/60HZ，以匹配其工作需求。由于溫控器具備高度的兼容性，因此能夠輕松接入AFPQ系列電動二通閥，實現無縫對接。

三、接線步驟簡述：

(1) 準備工作：確認電源已關閉，并準備好所需的電線及工具。

(2) 電動二通閥接線：將棕色線接入閥門關閉控制端，藍色線接入閥門開啟控制端，黑色線接入電源或其他控制設備的公用端。

(3) 溫控器接線：根據溫控器說明書，將相應顏色的電線接入溫控器的對應端口。注意檢查電源電壓是否符合要求。

(4) 測試與調試：完成接線后，開啟電源進行測試。通過溫控器設定溫度值，觀察電動二通閥是否能夠正確響應并調節室內溫度。

通過上述步驟

您可以輕松完成艾德默AFPQ系列電動二通閥與AWCP-07系列液晶溫控器的接線工作。
